27.1.2016

Schachuhren

Inzwischen wurden 5 Schachuhren von mir fertiggestellt. Diese Schachuhren werden für den nächsten Phoenix-Cup und während der Xiangqi-AG verwendet. Allerdings ist noch kein Gehäuse für diese Uhren vorhanden. Wir haben vor, 8-9 Gehäuse aus einem der 3D-Drucker der Ostfalia-Hochschule zu erstellen und Herr Pinsch, ein Lehrer an unserer Schule, möchte uns 1-2 Gehäuse aus Holz bauen.

Materialien

Die Uhren bestehen aus:

• einem Mikrocontroller, einem kleinen Prozessor, den man in verschiedenen Sprachen programmieren kann,
• zwei LC-Displays,
• zwei Knöpfen,
• zwei 10K Widerständen,
• einem 5V-Spannungsregler,
• einer 9V-Batterie und
• Kabeln.

Software

Auf den Mikrocontrollern wurden eine von mir geschriebenen Software geladen. Den C++ Quellcode (für Arduino) kann man hier herunterladen. Für die Kompilierung benötigt man außerdem noch folgende Bibliothek: TimerOne

Bilder

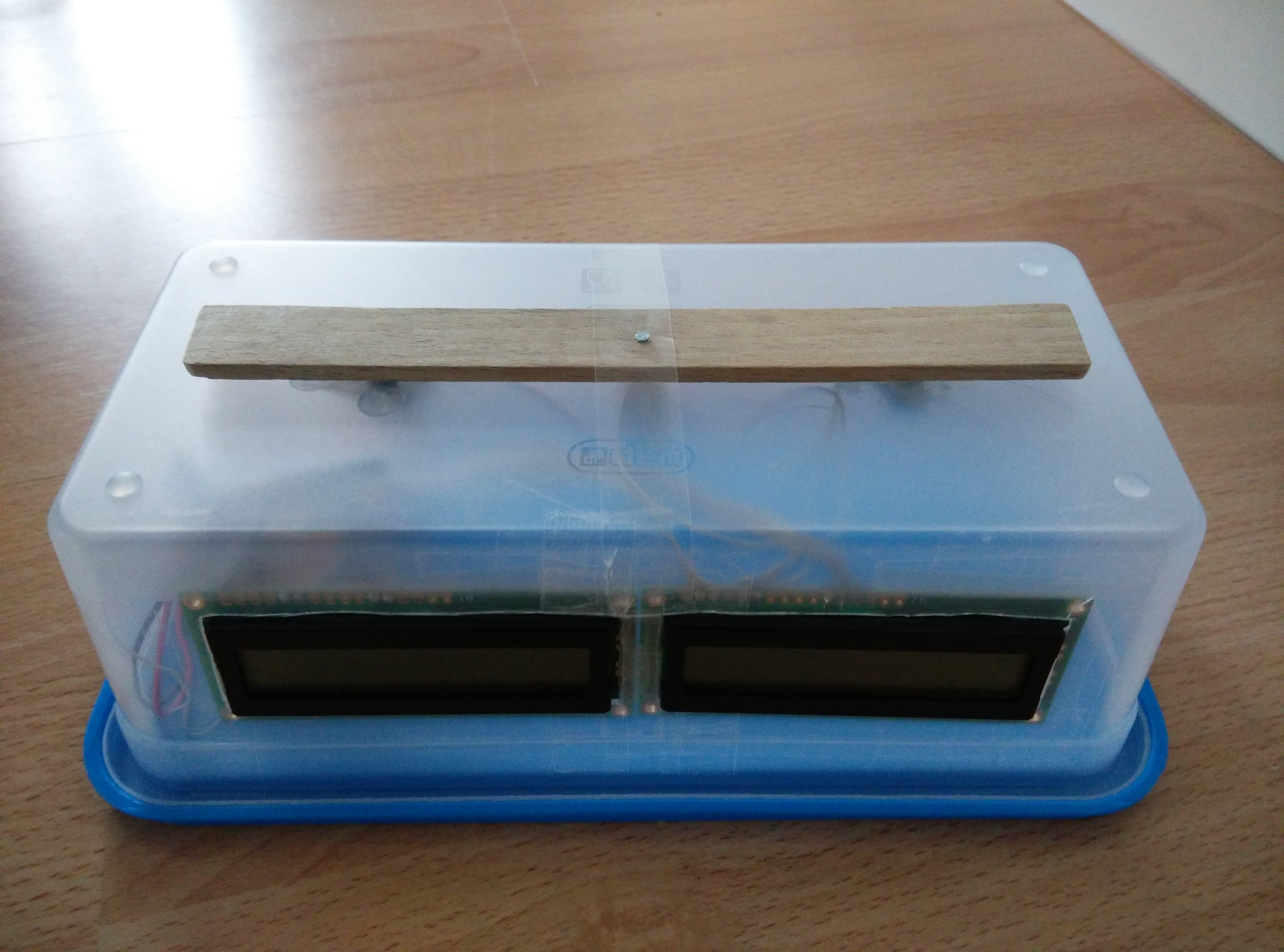

Im Gehäuse (in diesem Fall eine Gefrierdose aus einem Ein-Euro-Laden)

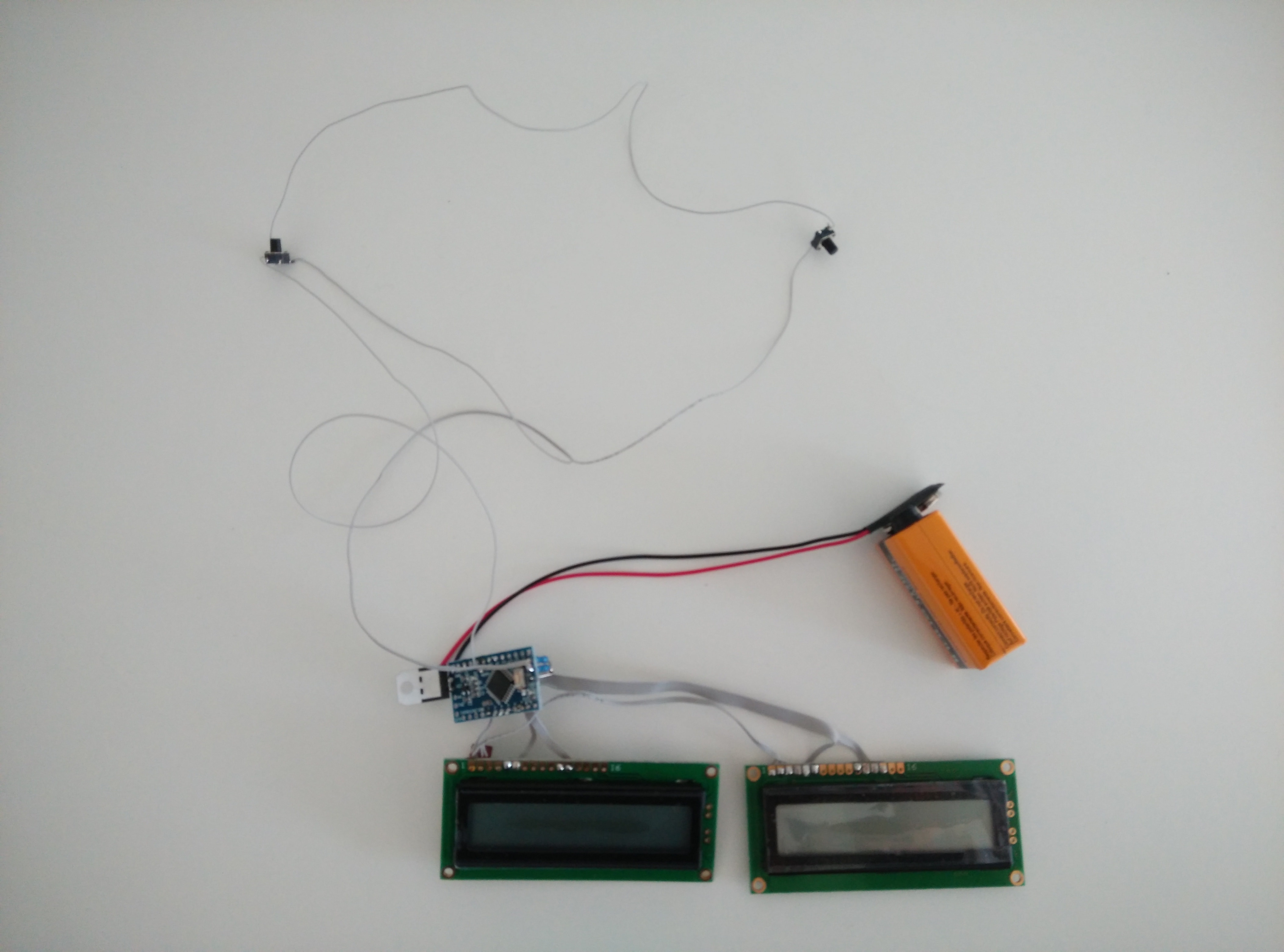

Elektronik
